SiC コーティングされたグラファイト部品はどのようなコーティングの厚さと均一性を満たす必要がありますか?

半導体製造では、サセプタまたはキャリアの構造的完全性はその保護層に完全に依存します。このコーティングの微視的な偏差は、必然的に巨視的な歩留まりの損失につながります。エンジニアは、化学蒸着 (CVD) を使用して、炭化ケイ素 (SiC) を高純度グラファイト基板に塗布します。この CVD プロセスにより、多孔質基板が密閉されます。過酷な化学反応器や熱反応器の条件に耐えるのに必要な不浸透性のバリアを形成します。ただし、すべてのコーティングが同じというわけではありません。サプライヤーを評価するには、表面レベルのマーケティング資料をはるかに超えて検討する必要があります。正確な厚さパラメータ、厳格な均一性公差、およびメーカーが使用する特定の試験方法を注意深く検証する必要があります。わずかな不一致でも、生産バッチが台無しになる可能性があります。熱プロファイルを変更したり、チャンバー内に汚染物質を直接放出したりします。これらのコンポーネントが満たさなければならない正確な寸法基準を検討します。一貫した高歩留りの製造オペレーションを確保するためにそれらを検証する方法を学びます。

重要なポイント

• 最適な厚さ: 標準的な CVD SiC コーティングの範囲は通常 50 µm ～ 120 µm です。これを超えると層間剥離の危険があり、これを下回ると基板のガス放出を招きます。

• 厳密な均一性: 高歩留まりの半導体アプリケーションでは、厳密に制御された熱勾配を維持するために、±10% (またはそれより厳しい、たとえば ±5 μm) の均一性許容差が必要です。

• 評価基準: 信頼性の高い調達は、認知された計測法 (SEM 断面、渦電流検査など) を通じてベンダー データを検証し、CTE (熱膨張係数) のマッチングを評価することに依存します。

• 故障のリスク: 不均一なコーティングは、局所的なサーマル スポット、エピタキシーでのウェーハのスリップ、および極端なプラズマ/化学環境における部品の早期劣化を直接引き起こします。

ビジネスへの影響: なぜ仕様が半導体の歩留まりを左右するのか

コーティングの仕様は、最終的な製造指標に直接関係します。ウェーハごとの欠陥を熱心に追跡します。チャンバーの稼働時間を常に監視します。予期せぬ故障を防ぐために、コンポーネントの交換頻度をスケジュールします。これらすべての運用指標は、コーティングのパフォーマンスに基づいて変動します。コーティングに欠陥があると、生産環境全体が混乱します。

汚染防止

SiC 層は気密シールとして機能します。等方性グラファイトは本質的に多孔質です。保護コーティングが薄くなったり、ピンホールが生じたりすると、その下のグラファイトが露出する可能性があります。この暴露により、炭素粉塵が反応チャンバー内に放出されます。これらの不純物は、成長中のウェーハの繊細な結晶構造を破壊します。汚染は不良率を急増させ、生産ロット全体を台無しにします。完全に連続した層はガスの放出を防ぎ、基板の不純物を完全に含みます。

熱力学

均一性により、コンポーネント全体の熱伝導率が決まります。エピタキシャル成長または有機金属化学気相成長 (MOCVD) では、コーティングが不均一であるため、微小な温度変動が生じます。炭化ケイ素はグラファイトコアとは異なる方法で熱を伝えます。厚さが変動すると、それに伴って熱抵抗も変動します。これらの変動により、ウェーハの堆積プロファイルが歪みます。膜はウェーハ表面全体に不均一に成長します。最終的な半導体製品の厚さの均一性が低いため、重要な歩留まりが失われます。

極限環境での生存性

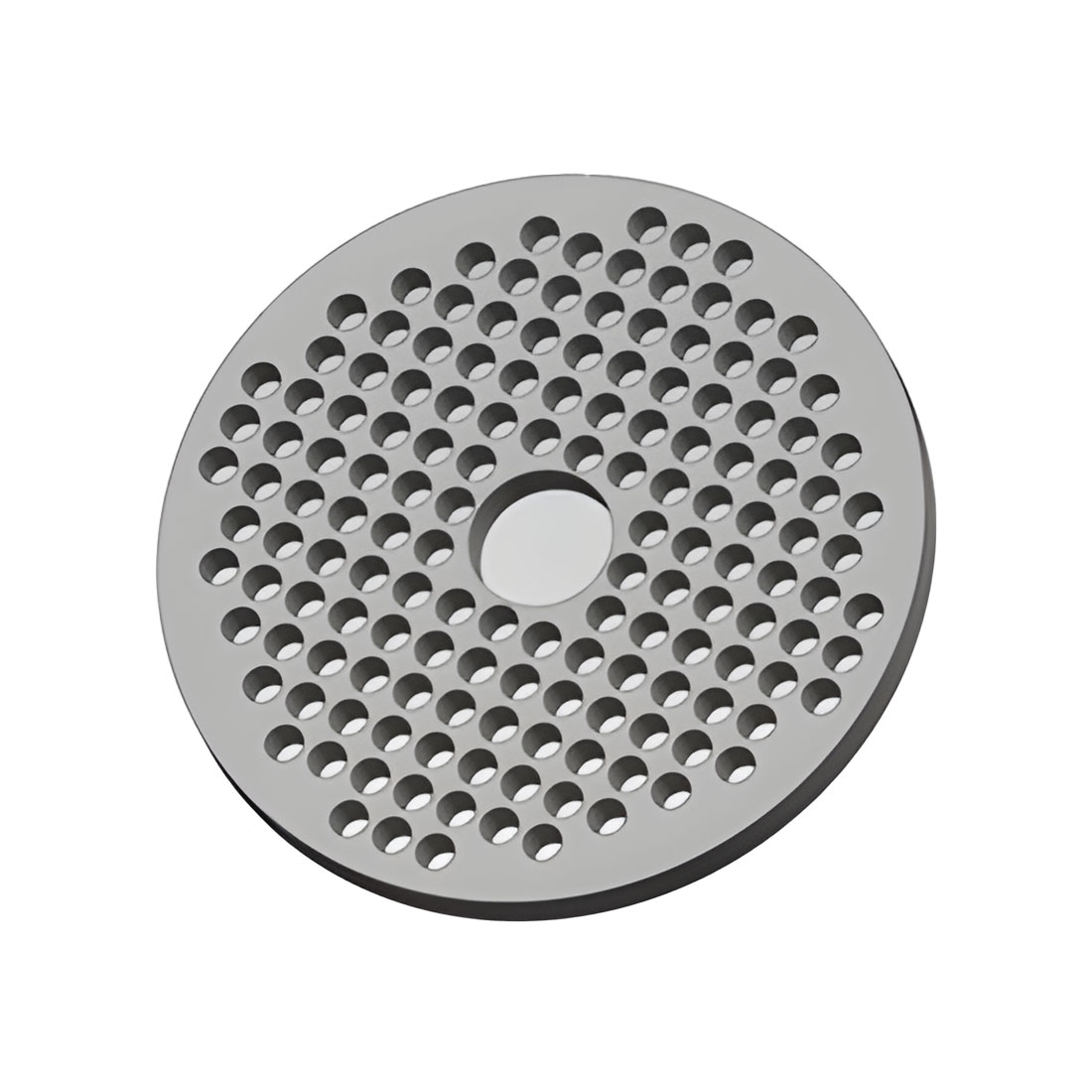

ミッションクリティカルな 半導体グラファイト部品は、 正確な構造仕様に大きく依存します。塩化水素 (HCl) やアンモニア (NH3) などの腐食性前駆体ガスに耐える必要があります。これらは極度の高温で動作し、多くの場合 1000 °C ～ 1600 °C の温度を維持します。これらの構造上の詳細に妥協することはできません。完璧な仕様のコンポーネントは、プラズマ エッチングや化学攻撃に耐えます。コーティングが不十分な部品は早期に故障し、予期せぬチャンバーのメンテナンスが必要になります。

よくある間違い: 微細気孔の見落とし

多くの工場では、部品に肉眼で見える亀裂がないか検査するだけです。彼らは微細孔を無視します。常にベンダーに気孔率データを要求してください。目に見えない細孔でもプロセスガスを捕捉し、その後の運転中に放出します。

SiC コーティングされたグラファイト部品の最適なコーティング厚の定義

半導体業界は、保護層の厳格な「ゴルディロック」範囲に依存しています。当社では、標準的な CVD SiC コーティングのベースラインの厚さを確立しています。通常、これは 50 μm ～ 120 μm の間に収まります。正確な理想的な厚さは、特定のリアクターのタイプとコンポーネントのサイズに大きく依存します。バレルサセプタには、枚葉式ウエハエッジリングとは若干異なるターゲットが必要な場合があります。

「薄すぎる」（< 50 µm）のリスク

層が 50 μm を下回る場合、層は非常に薄いと考えられます。コーティングが薄いと、構造的な脆弱性が大幅に増加します。

1. ピンホールとマイクロクラック: 薄い層は完全に連続した格子を形成するのに苦労します。微細な隙間が残ります。

2. 化学的脆弱性: 薄い層では、強力な化学エッチングに対するバリアが不十分です。プロセスガスは薄い保護材を急速に食い破ります。

3. 寿命の短縮: 部品を交換する頻度が大幅に増加します。過酷な製造環境により、標準的なメンテナンス サイクルが終了する前に、薄いコーティングが劣化します。

「厚すぎる」（> 120 µm）のリスク

多くのプロセス エンジニアは危険な誤解を抱いています。彼らは、保護が厚いほど常に優れていると信じています。これは根本的に間違っています。 120 µm を超えるコーティングは、重大な熱機械的リスクをもたらします。

1. 増幅された熱応力: 厚すぎると、急速な加熱と冷却のサイクル中に巨大なひずみが生じます。厚い層は基板と一緒に曲がることができません。

2. CTE の不一致: グラファイトと SiC の膨張率はわずかに異なります。コーティングが厚いと、この熱膨張係数 (CTE) の不一致が悪化します。

3. 壊滅的な故障: 極度の厚さは、多くの場合、自然剥離につながります。場合によっては、プロセス実行の途中で壊滅的な基板亀裂が発生することがあります。

注文時に正確な範囲を指定する必要があります SiC コーティングされたグラファイト部品は 両極端を回避します。材料の量よりも精度が重要です。

コーティング厚さのリスク マトリックス

高精度環境で許容可能な均一性公差

コーティングが表面全体で大きく変動する場合、平均の厚さは意味を持ちません。最上位コンポーネントは、幾何学的表面全体にわたって厚さの変動が ±5% ～ ±10% 以内である必要があります。高感度ノードの場合、エンジニアは多くの場合、±5 µm の絶対許容誤差を要求します。これにより、急速熱処理中の熱異常が防止されます。

複雑なジオメトリの管理

均一性を維持することは、エンジニアリング上の大きな課題となります。部品が平板であることはほとんどありません。サセプタポケット、エッジリング、深い位置合わせ溝などを取り扱っております。 CVD ガスはすべての凹部に均一に流入する必要があります。ガスの流れが深い溝で停滞すると、そこでのコーティングが厚くなりすぎます。サプライヤーは、高度に最適化されたリアクター設計を利用する必要があります。特殊な回転機構を使用して、あらゆる複雑な表面に均一なガス堆積を保証します。

エッジ効果の軽減

鋭いエッジは CVD 成長の磁石として機能します。鋭角な角では当然、コーティング材の蓄積が早くなります。この現象により、大規模な応力集中が発生します。これらの応力点は、重度の微小亀裂の発生源として機能します。コーティングプロセスの前に、基板の面取りが適切に行われていることを確認する必要があります。半径の設計は重要です。丸みを帯びたエッジにより、SiC 層がグラファイト コアの周りを滑らかに包み込むことができます。部品を CVD チャンバーに配置する前に、サプライヤーが精密なエッジの丸み付けを組み込んでいることを必ず確認してください。

ベスト プラクティス: 均一性マッピング

単一の厚さ測定は受け入れないでください。多点均一性マップを要求します。サプライヤーは、一貫した堆積を証明するために、コンポーネントの中心、中間半径、および最端のエッジを測定する必要があります。

サプライヤーの仕様とテスト方法を評価する方法

調達チームは光沢のあるパンフレットを無視する必要があります。生データを精査する必要があります。技術データシートで何を確認すべきかについてエンジニアリング チームにアドバイスしてください。また、どのような詳細について積極的に質問すべきかも知っておく必要があります。

データシートの検証

取り扱い上の注意と素材の特性をよく確認してください。サプライヤーは曖昧な「平均厚さ」をリストしているのでしょうか、それとも保証された最小値と最大値を提供しているのでしょうか?特定のテスト基準を探してください。データシートに均一性の測定方法の詳細が記載されていない場合は、重大な危険信号として扱ってください。

テストフレームワーク

信頼できるベンダーは、自社の主張を証明するために高度な計測学を活用しています。彼らは破壊的方法と非破壊的方法の両方を採用しています。

• 破壊試験: サプライヤーは断面走査型電子顕微鏡 (SEM) を使用します。彼らは、顕微鏡の層を観察するためにサンプルの一部を犠牲にします。 SEM では正確な層厚測定が可能です。また、グラファイトと SiC の間の界面結合の品質も明らかになります。

• 非破壊検査 (NDT): 購入したすべての部品を破壊することはできません。 NDT はバッチの一貫性を保証します。サプライヤーは渦電流検査を使用して、実際の製造部品全体の厚さをマップします。超音波検査では、コンポーネントを犠牲にすることなく均一性を検証することもできます。

CTE 一致の証拠

熱膨張調整に関するハードデータをサプライヤーに依頼する必要があります。特定のグラファイト グレードは SiC 層と完​​全に一致する必要があります。 1200°C で CTE 曲線が大きく発散すると、部品は故障します。室温から最大動作温度までの両方の材料の膨張率を示す経験的グラフをリクエストしてください。

比較表: 計測方法

実装のリスクと部品の寿命に関する考慮事項

完璧に製造されたコンポーネントであっても運用上のリスクは伴います。扱い方によって最終的な寿命が決まります。製造技術者は、これらの脆い材料の物理的現実を理解する必要があります。

現実を扱う

下地のグラファイトは比較的柔らかいですが、SiC 層は信じられないほど硬くて脆いです。ガラスのように動作します。たとえ軽度の衝撃による損傷であっても、重大な微小破壊が発生します。サセプタ上に工具を落としたり、チャンバ壁にぶつけたりすると、保護シールが破損します。層に亀裂が入ると、プロセスガスが露出したグラファイトを直ちに攻撃します。技術者は、特殊な取り扱いツールとクリーンルーム用の柔らかいパッドを使用する必要があります。

熱サイクル疲労

エピタキシャルプロセスには連続的なランピングが含まれます。部品を室温から 1100°C を超えるまで急速に加熱します。その後、同じ速度で冷却します。この連続的なランピングにより、時間の経過に伴うコーティングの均一性の限界がテストされます。疲労が蓄積する。コーティングの厚さが変化すると、熱応力が不均一に分散します。何百回ものサイクルを繰り返すうちに、これらの応力がかかった領域にヘアラインの亀裂が生じます。均一性は、熱サイクル疲労の開始を直接遅らせます。

定期検査プロトコル

ウェーハの欠陥が部品の故障に気づくまで待ってはいけません。厳格なベースライン検査プロトコルを実装します。製造工場は、部品をチャンバーに入れる前に、強い光の下で部品を視覚的に検査する必要があります。厚さの変化を示す色の変化を探します。部品の重量を正確に測定します。時間の経過とともに質量が突然低下する場合は、化学的なエッチングまたはガスの放出を示します。サプライヤーの異常を早期に発見することで、壊滅的なチャンバー汚染を防ぎます。

結論

特殊なファブコンポーネントを評価するには、厳密な精査が必要です。標準的な材料純度をはるかに超えたものを検討する必要があります。グラファイトグレードのみに基づいてサプライヤーを選択しないでください。検証可能な厚さの範囲と詳細な均一性マップが必要です。保護層がプロセス全体の成功を左右します。

• 特定のプロセスに対して厳密な許容範囲を定義し、理想的には厚さを 50 µm ～ 120 µm に保ちます。

• ±10% の均一性を保証する渦電流試験を使用したバッチ固有の検査レポートをリクエストします。

• サンプル クーポンを要求し、社内で断面測定 (SEM) を実行して界面の結合を検証します。

• 部品がリアクターに入る前に微小な破壊を防ぐために、厳格なクリーンルーム取り扱いプロトコルを確立します。

これらの基準を強制することで、反応チャンバーを保護し、ウェーハ温度プロファイルを改善し、すべての生産サイクルにわたってより高い歩留まりを確保します。

よくある質問

Q: サセプタ上の SiC コーティングの厚さの標準公差はどれくらいですか?

A: 最上位コンポーネントには、標準的に ±10% の分散期待値が必要です。高感度のエピタキシャル アプリケーションの場合、エンジニアはより厳密な絶対公差を指定します (多くの場合、±5 µm ～ ±10 µm)。この厳密な制御により、マイクロ温度勾配が防止され、サセプタポケット全体にわたって一貫したウエハ堆積が保証されます。

Q: SiC コーティングされたグラファイト部品の厚さが劣化した場合、再コーティングできますか?

A: 再コーティングは技術的には可能ですが、寸法が安定することはほとんどありません。初期プロセスでは、多くの場合、下にある基板がわずかにエッチングされます。 2 番目のコーティングにより、元の熱プロファイルと形状が変更されます。高精度の半導体アプリケーションの場合、これにより熱伝達とウェーハの均一性が損なわれるため、再コーティングは実行不可能な戦略になります。

Q: コーティングの厚さは半導体グラファイト部品の熱伝導率にどのような影響を与えますか?

A: 炭化ケイ素とグラファイトは異なる熱伝導率を持っています。保護層の厚さが変化すると、不均一な熱伝達経路が生じます。これはウェーハの温度均一性に直接影響します。局所的な厚いスポットは熱障壁として機能し、急速熱処理中にウェーハ上にコールド スポットを引き起こします。
