MOCVD やエピタキシャル成長などの極度の温度での半導体製造では、コンポーネントの故障が徐々に起こることはほとんどありません。多くの場合、突然の層間剥離として現れ、壊滅的なウェーハ汚染と重大な歩留まりの低下につながります。エンジニアは、工場の最適な生産性を維持するために、このような急速な故障のダイナミクスを理解する必要があります。
SiC コーティングされたグラファイトは、高温耐性と化学的不活性性の点で依然として業界標準ですが、熱サイクルを繰り返すと、隠れた微細な脆弱性が露呈します。保護コーティングとベース基板の間の重要な界面は、急速な加熱および冷却の段階で莫大な機械的歪みを受けます。
この包括的なガイドでは、コーティングの破損の背後にある特定の物理的メカニズムを分解します。当社は、高耐久性コンポーネントを評価および調達するための厳格なエンジニアリング フレームワークを提供します。根本的な根本原因を特定し、実証済みの運用戦略を導入して機器の寿命を延ばす方法を学びます。
剥離は主に、グラファイトベースと SiC 層の間の熱膨張係数 (CTE) の不一致によって引き起こされる蓄積されたせん断応力によって引き起こされます。
一貫性のない化学蒸着 (CVD) パラメータにより、厚さのばらつきや微細孔が生じ、急速加熱および冷却中に応力集中部として機能します。
交換部品を評価するには、表面レベルの仕様に依存するのではなく、グラファイト基板の純度と CVD コーティングの均一性の両方に対するサプライヤーの管理を検証する必要があります。
厳密なランプレート制御とライフサイクル追跡を実装すると、半導体グラファイト部品の動作寿命を大幅に延長できます。
層間剥離はパーティクル発生の主な要因として機能します。これを単に機械的な迷惑物として捉えることはできません。コーティングが剥がれると、微細な炭化ケイ素のフレークが超高純度のプロセス チャンバーに入ります。これらの漂遊粒子は必然的に露出したウェーハに付着します。このイベントは重大な欠陥を生み出し、計画外のファブのダウンタイムを引き起こします。高性能 半導体グラファイト部品は、 歩留まり基準を保護するために絶対的な構造的完全性を維持する必要があります。
急速な温度変動が現代の工場の日常業務を規定します。プロセス チャンバーは、室温から最大 1,600°C まで定期的に循環します。場合によってはさらに高くなる場合もあります。熱衝撃は、加熱中に即座に物理的膨張を引き起こします。冷却段階では急速な収縮が続きます。このサイクルにより、マイクロインターフェースに直接、計り知れない機械的負担がかかります。 2 つの非常に異なる材料がこの境界で接触します。それらは当然、熱エネルギーに対して異なる反応をします。
失敗は現場ではっきりと現れます。エンジニアは、警告の兆候を早期に認識できるようにする必要があります。通常、エッジの剥がれが最初に現れます。最も鋭利なコーナーは、最も高い応力集中に耐えます。微小亀裂はすぐに平らな平面全体に広がります。これらの亀裂は、明るい検査用ライトの下では微細なクモの巣のように見えます。水膨れは別の深刻な問題を示しています。閉じ込められたガスは表面層の下で膨張し、コーティングを上方に押し上げます。これらの劣化の兆候を早期に診断することで、重大な汚染事象を防ぐことができます。

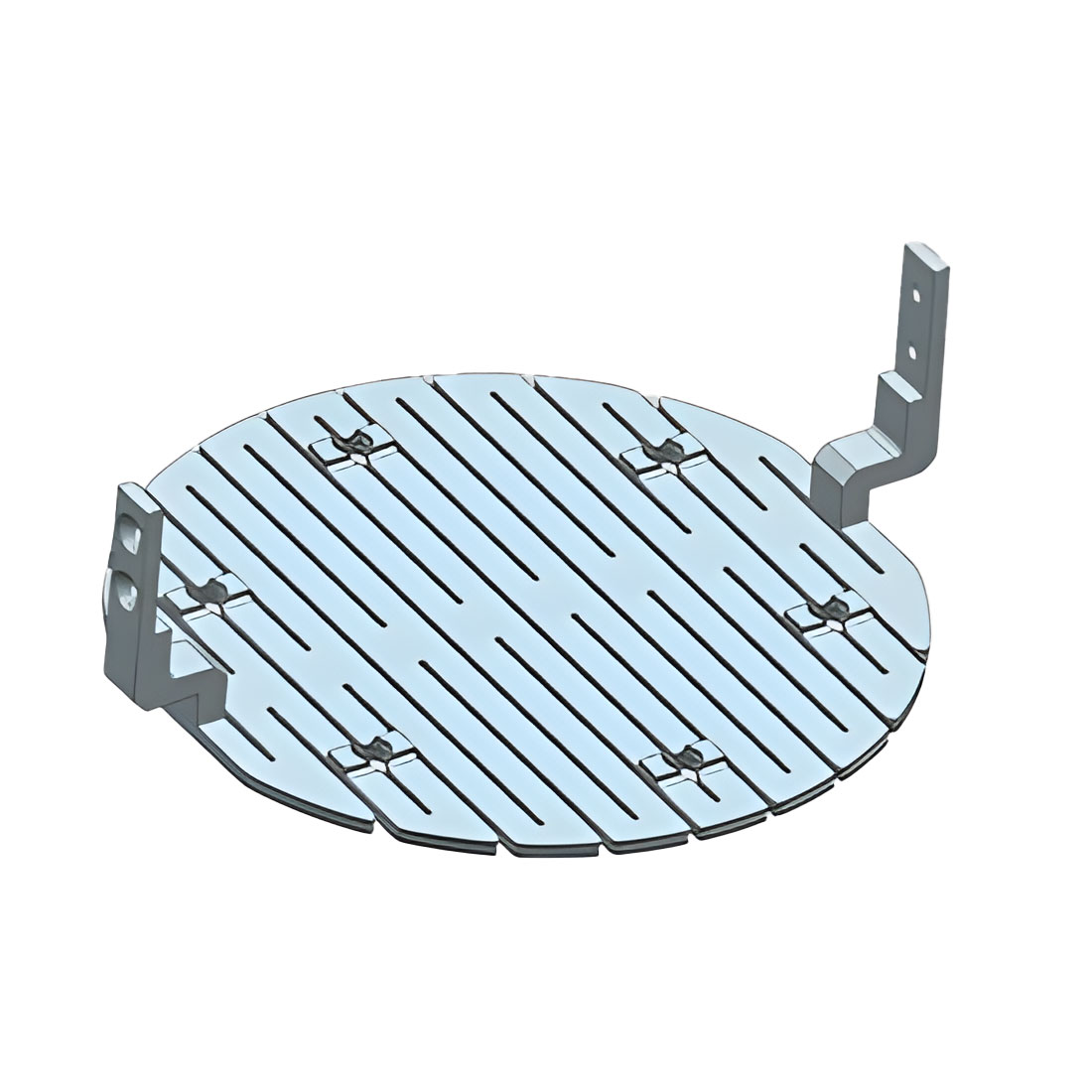

20 回のプロセス実行ごとに、すべてのサセプタとトレイを検査することをお勧めします。高輝度の斜め光源を使用してください。コンポーネントの表面全体を低角度で照らします。この技術は、破裂するずっと前に微小水疱を強調表示します。
等方性グラファイトベースの CTE を正確に一致させる必要があります。炭化ケイ素コーティング層と完全に位置合わせする必要があります。この科学的必然性により、早期の失敗が防止されます。 CTE は、温度上昇ごとに材料がどれだけ膨張するかを示します。グラファイトは本来多孔質ですが、半導体グレードは高度に加工されています。これらの用途には等方性グラファイトが必要です。等方性材料は、すべての空間方向に均等に膨張します。
グラファイトが SiC 層よりわずかに速く膨張するとどうなるでしょうか?あるいは、拡大が遅かったらどうなるでしょうか？熱サイクル中、2 つの層は物理的に互いに引っ張られます。この反対の動きにより、大きな界面せん断応力が生じます。それらの間の結合には極度の横方向の力がかかります。冷却は加熱よりも早く起こることが多いため、この力は冷却段階でピークに達します。最終的に、この蓄積された応力は固有の結合強度を超えます。コーティングは下にあるベースから簡単に剥がれます。
コモディティ化したサプライヤーの多くは原材料を手抜きしています。価格を下げるために、低グレードの押出黒鉛ベースを使用しています。これらの安価なベースには均一な拡張特性がありません。 Y 軸よりも X 軸に沿って拡大する可能性があります。これにより、最上位のコーティングの品質に関係なく、初期段階の剥離が保証されます。高品質 SiC コーティングされたグラファイト部品に は、卓越したベース材料の純度と絶対的な等静圧均一性が求められます。
エンジニアは、室温での CTE 値が高温での動作を正確に予測すると想定することがよくあります。そうではありません。温度が 1,000°C を超えると、CTE は非線形に変化します。常にサプライヤーに高温動的 CTE 曲線を要求してください。
コーティングの厚さが不均一であると、高度に局所的な温度勾配が生じます。コーティングを極端に厚くする必要はありません。完全に均一である必要があります。厚い部分は熱をより長く保持します。薄い領域はより速く冷却されます。この熱の不均衡により、厚いゾーンと薄いゾーンの間の境界に応力が集中します。微細な亀裂はこれらの境界線から容易に発生します。均一な 50 ミクロンのコーティングは、40 ～ 100 ミクロンの間で変動する無秩序なコーティングよりもはるかに優れたパフォーマンスを発揮します。
化学気相成長 (CVD) 環境が劣悪であると、構造上の重大な欠陥が発生します。一貫性のないガス流量やチャンバー圧力の変動により、微細な空隙が生じます。また、残留キャリアガスも捕捉します。これを微小多孔性と呼びます。蒸着中にピンホールが発生することがあります。これらのピンホールにより、反応性プロセスガスが脆弱なグラファイトベースに到達します。プロセスガスはグラファイトを化学的に攻撃します。 SiC 層の直下に空洞が形成されます。支持されていないコーティングは最終的に崩壊するか、剥がれてしまいます。
移行結合層は非常に重要です。明確な化学転移が起こらなければなりません。前駆体ガスはグラファイトの開いた表面細孔の奥深くまで浸透する必要があります。この浸透は、最初の堆積段階で発生します。機械的に連動する根を作成します。
この根の形成プロセスは、次の 3 つの異なる段階に分けることができます。
蒸気の浸透: キャリアガスは、露出したグラファイト基板の微細孔の奥深くまでシリコンとカーボン前駆体を押し込みます。
界面結合: 高温により正確な境界線で共有結合が形成され、根の構造が固定されます。
マトリックスの構築: 緻密で不浸透性の SiC マトリックスがこれらの確立された根からゆっくりと上向きに構築され、最終的な保護層を形成します。
深い浸透がなければ、SiC コーティングは表面レベルの弱い接着のみに依存します。表面接着は、高い熱せん断応力下では容易に破壊されます。
垂直統合能力に基づいてサプライヤーを評価します。彼らに直接質問してください: 社内でグラファイトを機械加工していますか? CVD プロセスを自分で実行しますか?細分化されたサプライチェーンは、多大な運用リスクをもたらします。アウトソーシングはエンジニアリングの制御を失うことを意味します。これにより、CTE 許容差が不一致になることがよくあります。あるベンダーがベースを供給し、別のベンダーがコーティングを適用します。部品が剥離した場合、どちらのベンダーも責任を負いません。
買い手は検証可能な実証データを義務付ける必要があります。一般的な仕様書は受け入れないでください。動的熱サイクル試験の結果を問い合わせてください。コーティング界面の断面走査型電子顕微鏡 (SEM) イメージングが必要です。それらの微細な絡み合った根を視覚的に証明する必要があります。厳格な純度認証も必要です。 5ppm を超える灰分含有量レポートは、エピタキシーまたは MOCVD プロセスでは受け入れられません。重金属不純物はウェーハの歩留まりを破壊します。
層間剥離はほとんどの場合、鋭いエッジから始まります。複雑な幾何学的特徴も同様に脆弱です。サプライヤーの面取り基準を注意深く評価してください。コーティングを塗布する前に、半径エンジニアリングガイドラインを確認してください。鋭い 90 度の角は、大きな応力増幅器として機能します。エンジニアはこれらの端を丸くする必要があります。わずか 1 mm の半径でも、エッジ応力が大幅に軽減されます。ベンダーを承認する前に、精密加工能力を評価してください。
高温コンポーネントのサプライヤー評価マトリックス
評価基準 |
垂直統合型サプライヤー |
商品 / 細分化されたサプライヤー |
|---|---|---|
CTE マッチング制御 |
社内テストとペアリング保証。 |
サードパーティのデータに依存します。ミスマッチのリスクが高い。 |
コーティングの密着性 |
断面SEM画像により検証。 |
目視検査のみ。 |
純度認証 |
ICP-MS テスト。灰分含有量 < 5ppm。 |
バッチ平均推定値。汚染リスクが高い。 |
エッジ半径エンジニアリング |
CVD 前のカスタム CNC プログラミング。 |
標準的なシャープエッジ。剥がれやすい。 |
絶対的に最高品質の部品であっても、取り扱いを誤ると故障します。運用上の制約により、最終的なパフォーマンスが決まります。チャンバーの設置中は、これらのコンポーネントを慎重に扱う必要があります。サセプタをわずか 1 インチでも落とすと、脆い SiC 層に微小な亀裂が生じる可能性があります。これらの目に見えない亀裂は、最初の加熱時に大規模な剥離現象を引き起こします。
資産を保護するために、段階的な加熱と冷却のプロファイルをプログラムします。スイッチを入れるだけで 1,600℃ に達するわけではありません。正確な PID コントローラー管理が必要です。段階的に加熱することで、外側のコーティングと内側のコアが安全に平衡状態になります。
次の重要な運用ガイドラインに従うことをお勧めします。
自動昇温速度制御を実装して、加熱速度を 1 分あたり 50°C に制限します。
内部膨張を安定させるために、中間温度での熱浸漬期間をプログラムします。
チャンバーの排気システムを慎重に絞り、冷却速度を制限します。
加熱前に多孔質表面に皮脂が焼き付くのを防ぐため、クリーンルーム用手袋の使用を義務付けます。
事後対応的な交換戦略から離れてください。予防的な予測スケジューリングを採用します。各コンポーネントが耐えた熱サイクルの正確な回数を追跡します。致命的な摩耗の視覚的兆候を待ってはいけません。亀裂が現れると、プロセスガスがすでにグラファイトに侵入しています。汚染はすでに発生しています。経験的データに基づいて、明確なサイクル制限を確立します。部品があらかじめ決められたしきい値に達すると、自動的に部品を交換します。
層間剥離を防止するには、統一されたエンジニアリング アプローチが必要です。保護層とベース基板を単一の相互依存システムとして扱う必要があります。これらは別々の商品として機能することはできません。成功は、熱膨張特性を完全に一致させるかどうかにかかっています。また、多孔性を排除し、強力な界面根を構築するには、完璧な化学蒸着が必要です。
調達チームとエンジニアリング チームは直ちに行動を起こす必要があります。今すぐ現在のコンポーネントの故障率を監査してください。早期にエッジが剥離したり膨れが生じている部品を特定します。垂直統合型メーカーに技術相談を依頼してください。このガイドで概説されている厳格な CTE、純度、エッジ処理基準に基づいてサンプルを徹底的に評価することを要求してください。プロアクティブな調達により、収益指標が永続的に安定します。
A: 包括的な保証は避けます。寿命は、最大動作温度、温度上昇率、および特定の化学環境に大きく依存します。ただし、ベースラインのエンジニアリング仕様は通常、OEM テストによって検証された特定のサイクルしきい値を対象としています。制御された MOCVD 環境では、高級部品は定期的に数百サイクルを超えてから定期交換が必要になります。
A: いいえ。グラファイト基板が高温の処理ガスにさらされると、不可逆的な汚染が発生します。構造劣化により、基礎となる炭素マトリックスも弱体化します。損傷した部品を剥離して再コーティングしようとすると、深刻な不純物のリスクが生じるため、このアプローチは精密な半導体製造では実行できなくなります。
A: いいえ、これはよくある誤解です。コーティングが厚すぎると、内部応力の蓄積が高くなるため、実際には剥離のリスクが増加します。最適な均一性は、厚さよりもはるかに重要です。通常、アプリケーションの要件に厳密に応じて、50 ～ 100 ミクロンの均一な層をターゲットとしています。
