En entornos exigentes de fabricación de semiconductores como Epitaxy, MOCVD y RTP, la integridad de los componentes dicta directamente el rendimiento de las obleas. El grafito recubierto de SiC ofrece una estabilidad térmica excepcional y una sólida resistencia química, lo que lo convierte en un material indispensable para estos procesos de alta temperatura. Sin embargo, los operadores a menudo subestiman la extrema fragilidad mecánica de estos materiales de alto rendimiento. Un manejo inadecuado o ciclos de limpieza demasiado agresivos pueden comprometer fácilmente la delgada capa protectora, exponiendo el sustrato de grafito altamente poroso que se encuentra debajo.
Una vez expuesto, este sustrato actúa como una fuente de contaminación grave dentro de la cámara de proceso. Desencadena inmediatamente una formación de polvo de carbono, una grave desgasificación y, en última instancia, pérdidas de rendimiento catastróficas en todo el lote de obleas. Las fábricas deben abordar activamente esta vulnerabilidad en el manejo para mantener altos estándares de producción y proteger las costosas capas epitaxiales.
Esta guía proporciona un marco basado en evidencia para gestionar estos consumibles críticos. Exploraremos protocolos de manipulación segura, evaluaremos metodologías de limpieza avanzadas y compararemos modelos de procesamiento internos versus subcontratados. Aprenderá cómo optimizar los ciclos de vida de los componentes, preservar el delicado recubrimiento y maximizar los retornos sin correr el riesgo de contaminación peligrosa de las obleas.
Fragilidad mecánica versus durabilidad química: la capa de SiC es altamente resistente a los químicos pero excepcionalmente frágil; El choque mecánico durante la manipulación es la principal causa de fallos prematuros.
Selección del método de limpieza: Las fábricas avanzadas están cambiando hacia la limpieza megasónica de precisión combinada con baños químicos específicos para eliminar los depósitos del proceso sin erosionar la capa de SiC.
Economía del ciclo de vida: subcontratar la limpieza a proveedores de servicios especializados a menudo produce una mejor conservación del recubrimiento que confiar en bancos húmedos internos estándar, dependiendo del volumen de la fábrica y la complejidad del proceso.
La inspección es fundamental: la metrología posterior a la limpieza debe detectar activamente microfisuras y poros; La inspección visual por sí sola es insuficiente para la gestión del ciclo de vida en la etapa de decisión.
Contaminación proveniente de lugares comprometidos. Las piezas semiconductoras de grafito se correlacionan directamente con una mayor densidad de defectos en las capas epitaxiales. Los ingenieros de procesos se enfrentan a una batalla constante contra la generación de partículas. El objetivo comercial principal aquí es extender la vida útil de las piezas manteniendo estrictos criterios de éxito de cero partículas dentro del reactor. No hacerlo resulta en obleas desechadas, gases precursores desperdiciados y duros golpes a la rentabilidad general de las fábricas.
A menudo nos referimos a este modo de falla como el mecanismo de 'defecto asesino'. El proceso de deposición química de vapor (CVD) utilizado para aplicar la capa de carburo de silicio crea una barrera protectora densa. Sin embargo, si la manipulación provoca grietas microscópicas, la barrera falla. Estas microfisuras permiten que los gases de proceso o los productos químicos de limpieza altamente reactivos se filtren a través de la barrera y ataquen agresivamente el sustrato de grafito subyacente. A medida que el grafito se oxida o se disuelve, se forman huecos bajo la superficie. Esto eventualmente conduce a una delaminación repentina y catastrófica del recubrimiento durante un funcionamiento a alta temperatura, bañando la oblea con partículas letales.

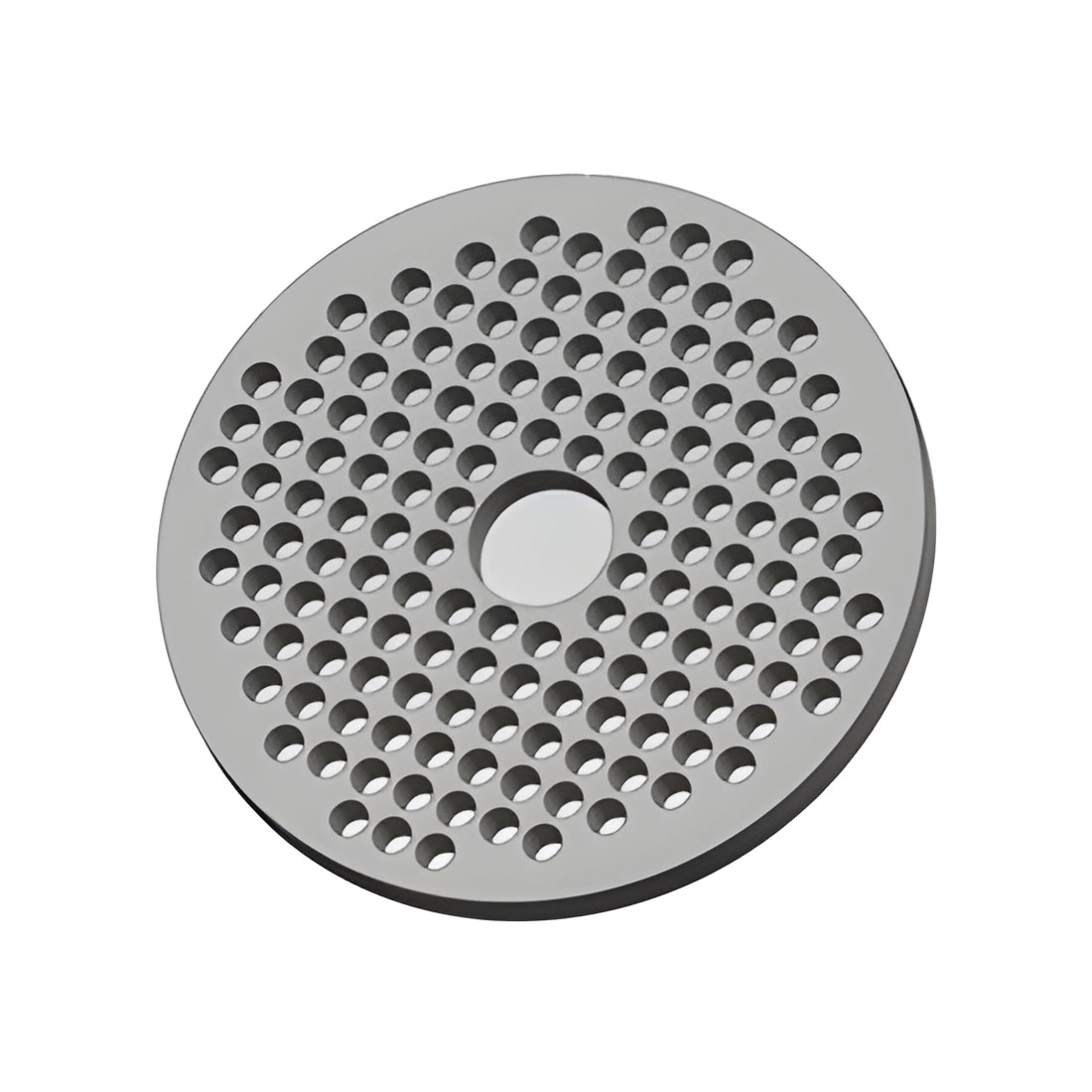

Los susceptores de alta pureza, los portadores de obleas y las bandejas de soporte representan consumibles de alto CAPEX. Un típico reactor de epitaxia avanzado utiliza docenas de estos componentes de precisión, cada uno de los cuales cuesta miles de dólares. Reducir los daños inducidos por la limpieza incluso en un 15% se traduce en importantes ahorros anuales en adquisiciones. Las fábricas que optimizan sus protocolos de manipulación ven una reducción inmediata en el gasto en consumibles. Más importante aún, evitan los costos ocultos del tiempo de inactividad inesperado de la herramienta y la recuperación prolongada de la cámara, que genera fallas catastróficas de las piezas.
Los ingenieros de procesos deben reconocer las duras realidades de la implementación. Los recubrimientos de SiC aplicados al grafito suelen tener sólo entre 50 y 100 micrones de espesor. Si bien es increíblemente dura, esta fina capa se comporta como el vidrio. Los procedimientos estándar de manipulación en salas blancas simplemente no ofrecen suficiente protección. Las fábricas deben modificar en gran medida sus procedimientos operativos estándar específicamente para estos componentes únicos.
El transporte físico sigue siendo la actividad de mayor riesgo de falla de componentes. Golpear una bandeja contra un tubo de cuarzo o dejarla caer apenas unos pocos milímetros sobre un banco duro puede romper instantáneamente el revestimiento local. Para mitigar estos riesgos, las fábricas deben implementar reglas estrictas de transporte físico y prevención de impactos.
Exija cajas de transporte exclusivas: transporte siempre los componentes en cajas de transporte acolchadas y moldeadas a medida. Nunca transporte un susceptor expuesto a través de la sala limpia.
Prohibir el apilamiento de componentes: Nunca apile piezas recubiertas de grafito una encima de otra. Las superficies duras de SiC se rozarán entre sí, iniciando fracturas superficiales microscópicas.
Elimine el contacto entre metal y SiC: las pinzas estándar de acero inoxidable rayarán el revestimiento. Los operadores deben utilizar únicamente pinzas recubiertas de teflón o PEEK al trasladar estos elementos al reactor o al baño de limpieza.
Evitar la contaminación representa el segundo pilar crítico del manejo. La interacción humana introduce sustancias orgánicas y humedad, los cuales degradan gravemente el rendimiento a altas temperaturas.
Requisitos estrictos de guantes: los operadores deben usar guantes específicos para salas blancas de alta pureza. El látex o el nitrilo estándar pueden dejar residuos orgánicos. A 1200°C, una huella dactilar orgánica microscópica se convierte en ceniza localizada. Esto crea un punto térmico que obliga al revestimiento a agrietarse bajo tensión.
Entornos de almacenamiento controlados: almacene siempre las piezas limpias en gabinetes secos con purga de N2. Las anomalías microscópicas de la superficie del SiC pueden atrapar la humedad ambiental de la sala limpia. Si los operadores colocan una pieza cargada de humedad en una cámara de procesamiento térmico rápido (RTP), el agua atrapada se evapora violentamente, creando agujeros microscópicos a través de la capa protectora.
Después de ejecutar un proceso, los operadores deben eliminar las acumulaciones de polisilicio, nitruro de silicio o dióxido de silicio de Piezas de grafito recubiertas de SiC . Seleccionar la categoría de solución adecuada determina la tasa de supervivencia de sus consumibles. A continuación, comparamos los enfoques estándar utilizados en toda la industria.
Tabla: Comparación de metodologías de limpieza primaria
Método de limpieza |
Mecanismo primario |
Ventajas clave |
Riesgos inherentes |
|---|---|---|---|
Baño químico (grabado húmedo) |
Disolución ácida (HF, HNO3) |
Altamente eficaz para eliminar depósitos gruesos de óxido de silicio. |
Alto riesgo de erosión del sustrato si existen poros. |
Limpieza megasónica |
Cavitación acústica de alta frecuencia |
Esfuerzo mecánico cero; Elimina partículas submicrónicas de forma segura. |
Requiere equipos acústicos especializados y de alto costo. |
Horneado térmico |
Desgasificación al vacío a alta temperatura |
Vaporiza la humedad y los compuestos orgánicos volátiles atrapados. |
El choque térmico puede causar delaminación si las velocidades de rampa son demasiado rápidas. |
La limpieza con baños químicos sigue siendo un elemento básico en la mayoría de las áreas de procesos húmedos. Las fábricas suelen evaluar la eficacia de soluciones ácidas mixtas, como combinaciones de ácido nítrico (HNO3) y ácido fluorhídrico (HF). El HNO3 oxida agresivamente los depósitos de silicio, mientras que el HF elimina los óxidos. Afortunadamente, el SiC prístino permanece completamente inerte al HF. Sin embargo, la dimensión de la evaluación cambia drásticamente cuando se consideran los riesgos de penetración de sustancias químicas. Si el recubrimiento contiene incluso un solo orificio microscópico, el HF se filtrará agresivamente. Una vez dentro, erosiona rápidamente el sustrato poroso de grafito, ahuecando el componente desde el interior sin cambiar su apariencia exterior.
Para eliminar de forma segura las partículas rebeldes, las fábricas avanzadas utilizan una limpieza megasónica de precisión. Los sistemas megasónicos operan en frecuencias cercanas a 1 MHz. Esta energía de alta frecuencia crea una suave transmisión acústica y burbujas de cavitación microscópicas. Elimina partículas submicrónicas con tensión mecánica casi nula. Esto mitiga drásticamente el riesgo de propagación de microfisuras inherente a la limpieza ultrasónica estándar. Los baños ultrasónicos funcionan a frecuencias más bajas (20-40 kHz), creando burbujas de cavitación grandes y violentas que con frecuencia fragmentan los frágiles recubrimientos de SiC.
Después de la limpieza húmeda, el horneado térmico proporciona el paso final de descontaminación. Las fábricas realizan un horneado al vacío a alta temperatura para eliminar los contaminantes volátiles o la humedad atrapada durante el ciclo de limpieza en húmedo. Los operadores deben gestionar cuidadosamente las tasas de rampa de temperatura durante este paso. Calentar las piezas demasiado rápido provoca una expansión térmica desigual entre el revestimiento y el sustrato, lo que provoca un agrietamiento instantáneo.
En última instancia, los directivos de las fábricas deben adoptar una filosofía de confianza y verificación. Reconozca que cada ciclo de limpieza causa inherentemente microdesgaste. El objetivo es una degradación controlada y predecible, no la ilusión de una vida parcial infinita. Al equilibrar la acción química con la suave energía megasónica, puede prolongar significativamente la utilidad funcional de sus revestimientos de grafito.
Determinar si se deben limpiar los componentes del proceso internamente o utilizar proveedores externos implica un marco de evaluación complejo. Los gerentes de fábricas deben sopesar los tiempos de ciclo, los gastos de capital y el control de procesos al decidir entre el procesamiento interno y los servicios de proveedores externos.
El procesamiento interno atrae a las fábricas que exigen un control absoluto sobre su cadena de suministro. Las ventajas de este enfoque incluyen tiempos de ciclo sustancialmente más bajos. Puede quitar un susceptor sucio, limpiarlo, hornearlo y devolverlo a la herramienta de epitaxia dentro de las 24 horas. Además, el procesamiento interno mantiene un control completo de la cadena de custodia y elimina los riesgos de shock físico asociados con el envío de piezas frágiles fuera del sitio.
Sin embargo, las desventajas del procesamiento interno son grandes. Establecer un banco húmedo exclusivo y libre de contaminación requiere una enorme inversión de capital. Las piezas recubiertas de SiC requieren líneas químicas específicas, elevadores automatizados y enjuagues con agua ultrapura (UPW) separados de las herramientas de procesamiento de obleas estándar. Además, el equipo de su instalación debe gestionar los flujos de eliminación de productos químicos altamente tóxicos generados por los baños de HF y HNO3 de gran volumen, lo que aumenta los gastos generales de salud y seguridad ambiental (EHS).
La limpieza y renovación subcontratadas ofrecen una alternativa convincente para muchas instalaciones modernas de semiconductores. Los proveedores especializados aportan inmensas ventajas técnicas. Las ventajas incluyen el acceso a técnicas de restauración patentadas. Algunos proveedores avanzados pueden ejecutar parches por deposición química de vapor (CVD) localizados, restaurando eficazmente defectos menores del recubrimiento y evitando el desguace de piezas. Además, los proveedores especializados ya poseen equipos megasónicos a escala industrial y herramientas de metrología avanzadas que la mayoría de las fábricas no pueden justificar la compra solo para el mantenimiento de los consumibles.
Las principales desventajas de la subcontratación se centran en la logística. La utilización de proveedores externos requiere mayores niveles de inventario. Las fábricas deben adquirir susceptores adicionales para tener en cuenta los tiempos de tránsito y procesamiento, que a menudo se extienden a varias semanas. El envío también introduce riesgos de vibración, lo que exige un embalaje de suspensión especializado y costoso.
Las fábricas deberían aplicar una lógica práctica de preselección al tomar esta decisión. Las instalaciones que ejecutan un gran volumen de dispositivos de memoria o lógica estándar pueden preferir una limpieza masiva subcontratada para mantener su espacio interno dedicado a herramientas de obleas que generan ingresos. Por el contrario, las fábricas de investigación y desarrollo especializadas, o los fabricantes de dispositivos de energía que manejan susceptores de SiC mecanizados a medida para GaN o epitaxia de SiC, pueden requerir la estricta seguridad de la propiedad intelectual y los rápidos plazos de entrega del control interno.
Limpiar el componente sólo resuelve la mitad del problema. La definición de criterios de éxito estrictos para la reintegración dicta cómo se verifica que una pieza sea realmente segura para regresar a la cámara de proceso. Saltarse la rigurosa metrología posterior a la limpieza garantiza una eventual contaminación de las obleas.
Las estrategias modernas de detección de defectos deben ir mucho más allá de la inspección visual estándar. A simple vista, un susceptor gravemente comprometido suele parecer idéntico a uno nuevo. En cambio, los ingenieros deben implementar imágenes microscópicas para escanear áreas de alto estrés, como los bordes de las bolsas de oblea y los orificios de los pasadores de elevación, en busca de fracturas finas.
El seguimiento de la pérdida de peso sirve como el indicador más confiable de fallas estructurales ocultas. Los técnicos pesan el componente con precisión antes de su primer uso y realizan un seguimiento de su masa después de cada ciclo de limpieza. El recubrimiento de SiC apenas se degrada durante un grabado húmedo con HF. Por lo tanto, si la pieza registra una caída repentina o constante de peso, indica claramente que el ácido ha atravesado un orificio y está grabando activamente la masa interna de grafito.
Perfilado de rugosidad de la superficie (Ra): a lo largo de docenas de ciclos térmicos y químicos, la superficie de SiC, que antes era lisa, inevitablemente se vuelve rugosa. Perfilar el valor Ra ayuda a los ingenieros a predecir cuándo la superficie adquirirá demasiada textura para soportar un flujo de gas epitaxial uniforme.
Microscopía óptica: los técnicos inspeccionan los bordes físicos del componente con gran aumento, en busca de desconchones localizados causados por errores de manipulación.
Comprobaciones de tolerancia dimensional: garantizar que los bolsillos de la oblea no se hayan deformado debido a ciclos térmicos repetidos, lo que provocaría una mala transferencia térmica a la oblea.
La lógica de decisión eficaz sobre el final de la vida útil (EOL) elimina la emoción del proceso de eliminación. Los equipos de ingeniería deben definir umbrales matemáticos claros para el retiro de piezas. Una fábrica podría establecer una regla para retirar cualquier componente que presente una pérdida de peso total del 0,5 %, un desconchado visible de los bordes mayor de 2 milímetros o un adelgazamiento del revestimiento localizado específico detectado mediante medidores de espesor ultrasónicos.
Aferrarse a componentes degradantes para ahorrar presupuestos de adquisiciones representa una economía falsa. Retirar una pieza antes de tiempo es matemáticamente mucho más barato que sufrir el desguace de un lote de obleas. Un solo lote de obleas semiconductoras de potencia avanzadas tiene un valor sustancialmente mayor que el costo de un susceptor de grafito de reemplazo.
Maximizar el retorno de la inversión del grafito recubierto de SiC requiere tratar el manejo y la limpieza no como una ocurrencia tardía, sino como un subproceso altamente controlado de las operaciones diarias de la fábrica. Estos componentes forman la base térmica y química de sus procesos de deposición más sensibles. Reconocer su fragilidad mecánica e implementar estándares rígidos de transporte, limpieza y metrología reducirá drásticamente la generación de partículas y extenderá la vida útil de los componentes.
Como siguiente paso inmediato, recomendamos a los ingenieros de procesos auditar sus procedimientos operativos estándar (POE) actuales de banco húmedo explícitamente para piezas de grafito. Asegúrese de que los operadores no los traten como artículos de cuarzo estándar. Evaluar la viabilidad de instalar actualizaciones megasónicas para reemplazar los destructivos tanques ultrasónicos. Finalmente, si subcontrata su mantenimiento, solicite informes detallados de metrología y degradación a sus proveedores de limpieza para realizar un mejor seguimiento del verdadero ciclo de vida de su hardware de proceso crítico.
R: Sí, el SiC es altamente resistente al HF, lo que lo hace eficaz para eliminar depósitos de silicio u óxido. Sin embargo, si el recubrimiento tiene microfisuras o poros, el HF atacará agresivamente el sustrato de grafito subyacente. Es obligatoria una inspección minuciosa antes de los baños químicos.
R: La limpieza ultrasónica utiliza frecuencias más bajas que crean burbujas de cavitación más grandes y destructivas, que pueden descascarar los frágiles recubrimientos de SiC. La limpieza megasónica funciona a frecuencias mucho más altas, creando una cavitación microscópica más suave, ideal para eliminar partículas submicrónicas sin dañar la pieza.
R: No existe un número universal; Depende en gran medida del espesor del recubrimiento inicial, la agresividad de los depósitos epitaxiales que se eliminan y la química de limpieza exacta utilizada. El ciclo de vida generalmente se rastrea mediante cambios de tolerancia dimensional y variación de peso en lugar de simplemente por el recuento de ciclos.
