現代の半導体製造は厳しい現実に直面しています。製造ノードが 3nm に向けて縮小するにつれて、熱ボトルネックと粒子汚染によりウェーハの歩留まりが制限されます。これらの主なリミッターを無視することはできません。それらを克服するには、極端な条件に耐えることができる材料が必要です。ここが高純度です 半導体グラファイトが 不可欠になります。極端な温度環境では、交渉の余地のない消耗品として機能します。製造工場は、最高 1500°C に達するプロセス中にこれを利用します。また、腐食性の高い化学反応にも耐えます。基本的な材料定義から技術調達の観点に移行する必要があります。特定のグラファイトグレードを個別の製造ステップに適合させる方法を知る必要があります。等方性バリエーションと押し出しバリエーションのどちらを選択するかは、運用コストに直接影響します。これらの選択肢を最適化することでウェーハの歩留まりがどのように向上し、サプライチェーンのコストが制御されるかを検討します。投資収益率を最大化するために材料仕様をナビゲートする方法を学びます。
アプリケーション固有の選択: 高度なノードには不純物が 10 ppm 未満の等方性グラファイトが必要ですが、押出グラファイトは感度の低い EDM (放電加工) アプリケーションでは 20 ～ 25% のコスト削減を実現します。
収量と熱安定性: 合成グラファイトは構造の完全性を維持し、1500°C の積極的な CVD (化学蒸着) 熱サイクルを通じて 120 ～ 150 W/mK の熱伝導率を実現します。
サプライチェーンのリスク: EV バッテリー需要の急増とエネルギー集約型の生産が価格変動を引き起こしています。半導体工場にとって、統合されたサプライヤー (原材料 + 精密機械加工) を確保することは非常に重要です。
エンジニアは特殊カーボン材料を一般商品として扱うことはできません。正確なエンジニアリング用途を正しい材料グレードに適合させる必要があります。いくつかの重要な製造ステップは、これらの特殊なコンポーネントに完全に依存しています。
シーメンスのプロセスでは、堅牢な内部コンポーネントが必要です。エンジニアはここでポリチャックと電極にグラファイトを利用しています。これらの部品は、攻撃的な化学蒸着環境に容易に耐えます。これらにより、超高純度ポリシリコンの安全な連続生産が可能になります。
チョクラルスキー (CZ) 結晶引上げプロセスに移行すると、この材料は複数の構造的役割を果たします。高純度ヒーターで原料シリコンを均一に溶かします。るつぼサセプタは石英容器をしっかりと保持します。周囲の断熱材が急激な熱損失を防ぎます。 CZ プロセス全体は、この安定したホット ゾーンに依存します。これがないと、シリコン結晶ブールに致命的な構造欠陥が発生します。ファブは、優れたコンポーネントを利用することで、これらの微小亀裂のリスクを回避します。

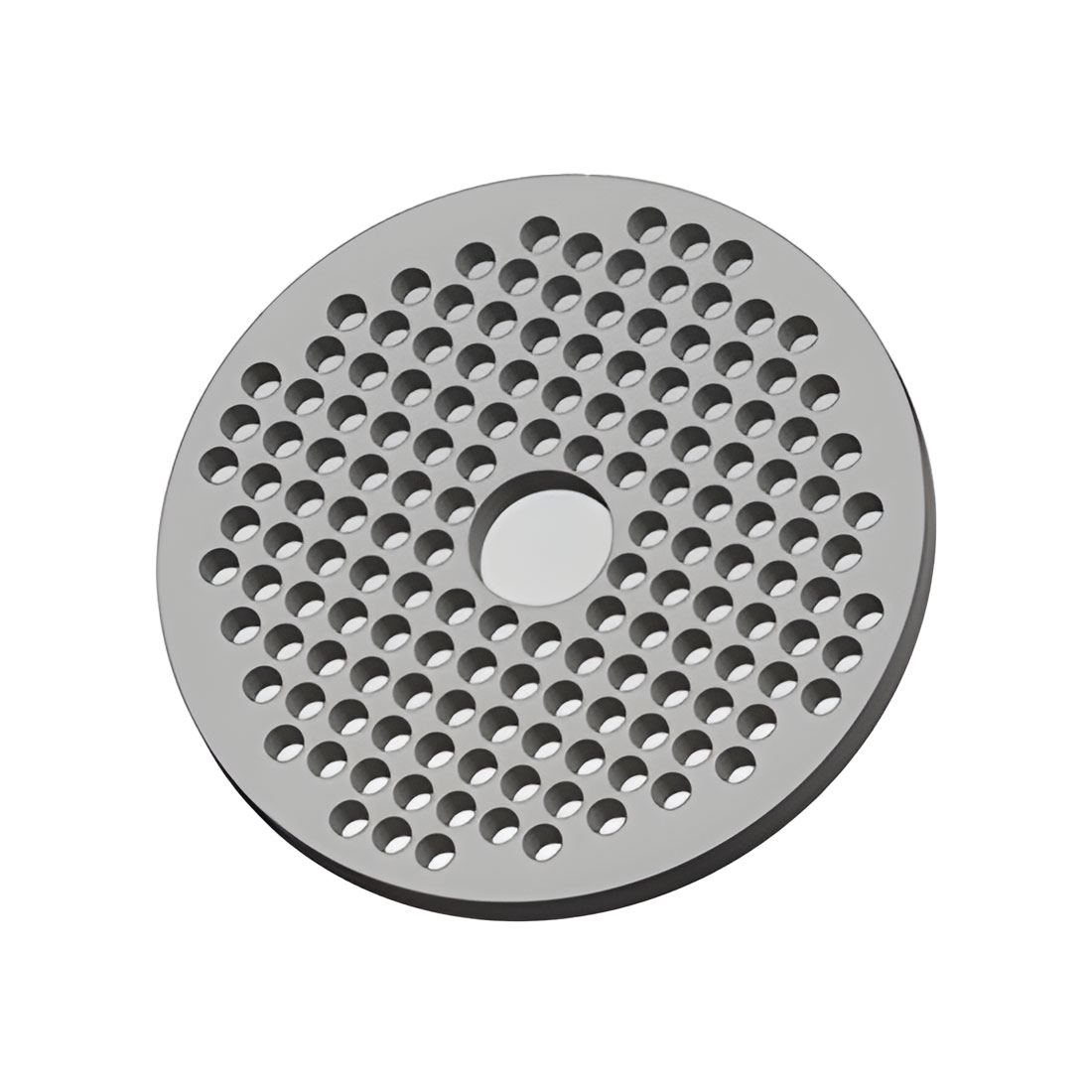

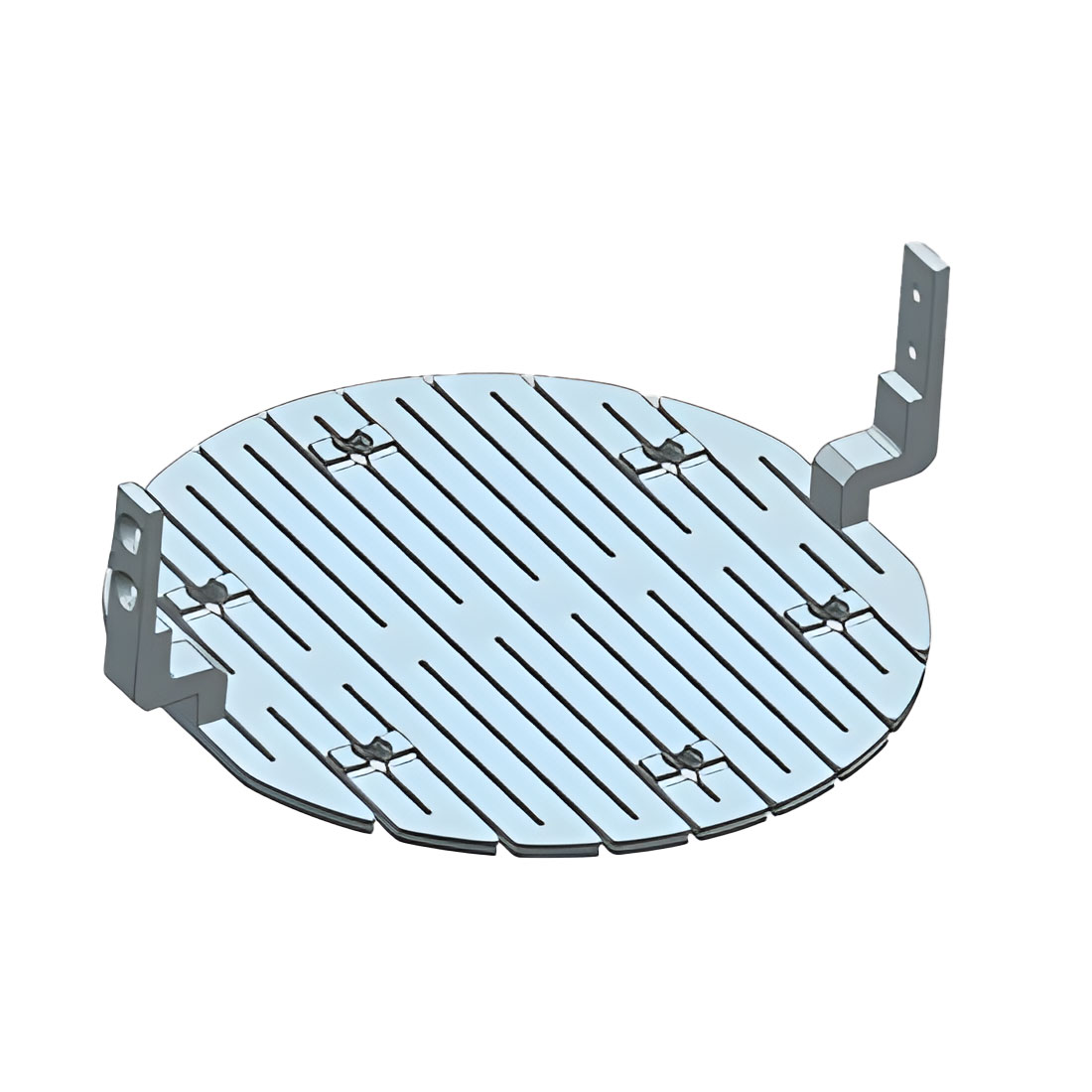

エピタキシープロセスには絶対的な精度が必要です。有機金属化学蒸着 (MOCVD) 中にウェーハに薄い結晶層が形成されます。工場は、この段階のために SiC コーティングされたグラファイトサセプターを配備します。基材は優れた熱伝導性を発揮します。独自の SiC コーティングが多孔質表面を完全にシールします。このシールは、カーボンダストが繊細なウェーハ層を台無しにするのを防ぎます。
極度の熱均一性も必須の要件です。加熱が不均一になると、すぐにウェーハの反りが発生します。また、コストのかかるエッジ欠陥も発生します。高度なパワーエレクトロニクスには、完璧なエピタキシャル層が必要です。炭化ケイ素基板は特に敏感です。適切なサセプタは完璧な実行を保証します。歩留まりを高く保ち、スクラップ率を低く抑えます。
処理は最終的にバックエンド アプリケーションに移ります。高密度チップは、標準動作中に膨大な熱を発生します。産業メーカーは、この負荷を管理するためにグラファイト冷却要素を使用しています。カスタム ヒートシンクは商用データセンターを熱スロットルから保護します。クラウド サービス プロバイダーは、エネルギー消費を削減するためにこれらのコンポーネントをインストールします。また、ハードウェアの寿命も大幅に延長されます。
新興分野は熱の限界をさらに押し広げています。 AI および量子コンピューティング ハードウェアには、極めて高い温度安定性が必要です。量子ビットはわずかな熱変動で故障します。エンジニアは、量子ビットの整合性を維持するために高度な熱管理ソリューションを利用しています。 ここでは半導体グラファイトが 必要な熱放散を実現します。
調達チームとエンジニアリング チームには、直接評価のフレームワークが必要です。材料仕様とプロセス要件を比較する必要があります。過度に指定すると予算が無駄になります。過少仕様はウェーハの歩留まりを破壊します。 2 つの小学校の学年に分けることができます。
等方性グレードにより、比類のない一貫性が得られます。 120 ～ 150 W/mK の範囲の高い熱伝導率を実現します。メーカーは冷間静水圧プレスを使用してこの材料を作成します。この方法により、全方向で同一の熱的および機械的特性が保証されます。極度のストレス下でも全方位の強さを得ることができます。
これらの仕様により、精密 CVD チャンバーにとって重要になります。るつぼは、亀裂を防ぐために均一な熱膨張も必要とします。市場の現実は、この不可欠性を反映しています。等方性バリアントは約 37.6% の圧倒的な市場シェアを保持しています。高度なノードは、これらがなければ機能しません。これらは依然としてフロントエンド・オブ・ラインプロセスのゴールドスタンダードです。
押し出しバリアントは、異なる操作目的に役立ちます。熱伝導率が低く、通常は 80 ～ 110 W/mK です。機械的強度は押出方向に沿って最適化されています。垂直方向の力に対するパフォーマンスが低下していることがわかります。
これらの制限にもかかわらず、このグレードは依然として非常に実用的です。エンジニアは EDM 電極によく使用します。特定の発熱体も押出成形材料を使用して完全に機能します。ビジネスへの影響は多大です。等方性グレードと比較して 20 ～ 25% のコスト削減が可能です。購入者には、素材を盲目的にオーバースペックしないことをお勧めします。プロセスに等方性の均一性が必要ない場合は、押出成形の代替品を選択してください。基本的な機能を損なうことなくコストを節約できます。
仕様・特長 |
等方性黒鉛 |
押出黒鉛 |
|---|---|---|
熱伝導率 |
120～150W/mK |
80～110W/mK |
方向性の強さ |
全方向性（均一） |
押出軸に沿って最も強い |
主な使用例 |
CVDチャンバー、CZるつぼ |
EDM電極、発熱体 |
コストへの影響 |
プレミアム価格 |
20 ～ 25% のコスト削減 |
技術仕様は運用コストに直接関係します。物質的な純度を投資収益率に結び付ける必要があります。賢明な調達により、完璧なパフォーマンスとコンポーネントのコストのバランスが取れます。
ノードの小型化の要求: ノードのサイズは継続的に縮小していることがわかります。製造工場には超高純度の材料が必要です。 3nm 以下のノードについては >99.99% の純度が指定されています。この規格は CVD プロセスの完全性を完全に維持します。異物が存在すると、ナノメートルスケールの構造が破壊されます。高度な小型化においては純度に妥協することはできません。
10 ppm のしきい値: 金属不純物はウェーハ バッチ全体を台無しにします。 10 ppm のしきい値を遵守する必要があります。これは、微量金属に対する厳密な上限として機能します。これを超えると、致命的なウェーハ汚染が発生します。エンジニアは、1500°C の高温サイクリング中にこの危険を観察しました。金属は蒸発し、シリコン格子に埋め込まれます。不純物を 10 ppm 以下に保つことで、この災害を防ぐことができます。
コスト効率のスケーリング: 明確なベースラインの仮定を確立できます。 99.5% のみを必要とする用途に 99.99% の純度を指定しないでください。標準的な EDM プロセスは、少量の不純物を容易に許容します。ここで人為的に仕様を膨らませると、コンポーネントのコストが 15 ～ 30% 増加します。必要な純度レベルを特定の製造段階にマッピングする必要があります。
グラフ: 純度レベルとコストへの影響マトリックス |
|||
プロセスの敏感度 |
必要な純度 |
最大金属不純物 |
コストプレミアム |
|---|---|---|---|
高 (エピタキシー、CVD、3nm ノード) |
>99.99% |
<10ppm |
ベースラインプレミアム (最高) |
中 (標準クリスタル引き抜き) |
99.9% |
<50ppm |
10～15%の削減 |
低 (標準放電加工) |
99.5% |
<200ppm |
15～30%の削減 |
マクロレベルのリスクは日常業務に影響を与えます。現在、リードタイム、価格、サプライヤーの信頼性は大きく変動しています。合成炭素市場を形成する外部の力を理解する必要があります。
私たちはサプライチェーンの重大な脅威に直面しています。電気自動車 (EV) セクターは私たちの業界と大きく重なっています。 EV バッテリー 1 個の負極には最大 80kg のグラファイトが必要です。この大量の量は、世界の合成生産能力に多大な負担をかけます。工場は現在、原材料をめぐって自動車大手と直接競争している。この競争では、予測不可能なリードタイムが発生します。また、構造的な価格変動も引き起こします。
高純度部品の製造には極度の熱が必要です。高温黒鉛化は非常にエネルギーを消費します。エネルギーは総生産コストの 30 ～ 40% を占めます。世界的な電力価格の上昇はこの部門に大きな打撃を与えた。私たちは「グリーン」のパラドックスにも直面しています。工場は持続可能な低炭素サプライチェーンを望んでいます。しかし、従来の合成では大量の温室効果ガスが排出されます。業界は現在、低炭素排出量の合成に向けて取り組んでいます。この環境上の課題を解決するために、新しい精製方法が登場していると考えられます。
市場は細分化されたサプライチェーンから移行しつつあります。大手メーカーは精密加工設備を急速に導入している。彼らはエンドツーエンドのソリューションを提供したいと考えています。この傾向により、より優れた品質管理が保証されます。合成と加工を一社で行うことでトレーサビリティが向上します。粉末からサセプタ完成品に至るまで、微量レベルの品質管理を維持します。この統合により、リードタイムも大幅に短縮されます。製造工場は、調達の摩擦を最小限に抑えるために、これらの統合パートナーを好みます。
ベンダー評価には実用的な基準が必要です。調達ファネルの最下位に移行するには、厳格な努力が必要です。サプライヤーを戦略的な収量管理パートナーとして扱います。
ベンダーを最終候補に挙げる場合、 半導体グラファイトの場合は、次のチェックリストを実装してください。
純度の検証: 一般的なデータシートを盲目的に受け入れないでください。サプライヤーは社内で灰分検査を行っていますか?厳密な微量金属分析を行っていますか?認定された内部ラボ結果を通じて、不純物が 10 ppm 未満であることを保証する必要があります。サードパーティのバッチテストに依存すると、遅延が発生することがよくあります。
統合された加工公差: この材料は脆いことで有名です。加工には特殊な工具と専門知識が必要です。 CNC 加工プロセスを所有するベンダーを優先する必要があります。一般の機械工場に外注すると微小破壊が発生します。統合ベンダーは、より厳しい公差とより高い寸法精度を保証します。
コーティング能力: 裸の材料は真空環境で粒子を放出します。サプライヤーが独自のコーティングを提供しているかどうかを確認してください。 SiC または熱分解炭素 (PyC) コーティングは、内部の気孔を効果的に密閉します。これらのコーティングにより、コンポーネントの寿命が延びます。また、敏感なエピタキシー段階での壊滅的な粒子の脱落も防ぎます。
これらの先進的な材料を調達するには、戦略的な先見性が必要です。もはや単なる日常的な原材料購入ではありません。これは重要な収量管理戦略として機能します。特定の熱環境に正確な材料グレードを適合させることで、高価なウェーハのスクラップを防ぎます。
エンジニアリングおよび調達チームには、迅速に行動するようアドバイスします。今日、現在の部品表を監査する必要があります。等方性および高純度グレードは必要な場合にのみ使用してください。コスト削減が合理的な場合には、押出グレードを安全に活用します。
サプライチェーンを保護するために積極的な措置を講じてください。総合サプライヤーに技術相談を依頼することをお勧めします。更新された材料仕様シートをダウンロードします。次回の生産実行を最適化するために、加工の実現可能性レビューのためにカスタム CAD ファイルを送信することもできます。
A: CVD やエピタキシーなどのフロントエンド オブ ライン (FEOL) プロセスでは、金属不純物は通常 99.99% で厳密に 10 ppm 未満に抑えられます。
A: 等方性グラファイトは、すべての方向で同一の熱的および機械的特性を提供し、均一な熱分布を確保し、極度の熱応力下での微小亀裂を防ぎます。
A: CNT はマイクロ電子部品に優れた強度と熱特性を提供しますが、るつぼやサセプターなどの大型製造装置にとっては、従来の高純度合成グラファイトが拡張性があり、コスト効率の高い唯一の材料であり続けます。
A: 主にエネルギーコスト (生産量の 30 ～ 40% を占める) と、リチウムイオン電池部門からの黒鉛化能力に対する需要の競合です。
