急速に進化するエネルギー貯蔵技術の状況において、グラファイトは多用途で不可欠な材料として際立っています。電気自動車に電力を供給するリチウムイオン電池から、電力網のエネルギー貯蔵に使用される高度なフロー電池システムに至るまで、グラファイトは、効率的で耐久性のある高性能のエネルギー ソリューションを実現する上で極めて重要な役割を果たしています。信頼性が高く持続可能なエネルギーインフラに対する世界的な需要が高まり続ける中、エネルギー貯蔵におけるグラファイトの用途、利点、将来の可能性を理解することは、エンジニアリングチーム、政策立案者、技術投資家にとっても同様に不可欠です。
この記事では、以下について詳しく説明します。 グラファイトの用途を調査し、その独自の特性、さまざまな技術にわたる役割、製造上の考慮事項、および性能上の利点を検証します。 エネルギー貯蔵およびフローバッテリーシステムにおけるこの分析は、業界での導入に向けた実践的な洞察を企業の視点からまとめたもので、Zhejiang Harrog Technology Co., Ltd. のような経験豊富なサプライヤーと提携することで、先進的なエネルギー貯蔵ソリューションの開発と展開を加速できる理由も強調しています。
グラファイトは 、グラフェン シートの層状の平面構造によって区別される炭素の一種です。この固有の構造により、グラファイトに優れた導電性、化学的安定性、熱性能が与えられ、エネルギー貯蔵用途に理想的な特性が得られます。
グラファイトの最も価値のある特性の 1 つは、その高い導電性です。このため、電池の陽極、集電体、フロー電池の導電性プレートなど、効率的な電子輸送が重要なコンポーネントの主要な材料となっています。高い導電性により内部抵抗が低減され、電力供給が向上し、システム全体の効率が向上します。
グラファイトは、腐食環境に対する優れた耐薬品性と、長期間の動作温度にわたって幅広い熱安定性を示します。これらの特性により、グラファイト材料は電気化学セルと大規模貯蔵システムの両方で遭遇する困難な条件に劣化することなく耐えることができます。
電気的および化学的性能を超えて、グラファイトは機械的に堅牢であり、正確な形状に機械加工することができます。この適応性により、エンジニアは、細かく粉砕されたバッテリーアノードからフローバッテリースタック内の大型の構造プレートに至るまで、特定の用途に合わせてコンポーネントをカスタマイズすることができます。
この記事は主にエネルギー貯蔵システムとフローバッテリーシステムに焦点を当てていますが、リチウムイオンバッテリーにおけるグラファイトの確立された役割を基礎的な背景として認識することが重要です。
グラファイトは、数十年にわたり、リチウムイオン電池の主な負極材料でした。その層状構造により、可逆的なリチウムインターカレーション、つまり充放電サイクル中にリチウムイオンがグラファイト格子に出入りするプロセスが可能になります。このインターカレーションメカニズムは、高いクーロン効率、安定したサイクル性能、長いバッテリー寿命をサポートします。
シリコンやリチウム金属などの代替負極材料の研究が続けられているにもかかわらず、性能、コスト、製造容易性のバランスにより、グラファイトは依然として非常に実用的です。
多くのバッテリー化学では、電極内の電子輸送を強化するために、導電性グラファイト添加剤が活物質と混合されます。これにより、均一な電流分布が維持され、高速充電および放電がサポートされます。
活物質が電極構造の内部に貯蔵される従来の電池とは異なり、フロー電池は外部貯蔵タンクに接続された電気化学セルを利用します。活性種を含む電解質はセルスタックを通って流れ、そこでエネルギー変換が行われます。この構成により、エネルギー（タンク内）と電力（スタック内）の独立したスケーリングが可能になり、フローバッテリーは大規模かつ長期間のエネルギー貯蔵にとって特に魅力的になります。
スケーラビリティ: エネルギー容量はタンクのサイズによって決まりますが、出力はスタックのサイズによって決まります。
長いサイクル寿命: 電極の劣化が軽減され、性能の低下を最小限に抑えながら数千回のサイクルをサポートします。
安全性と柔軟性: 一部の高エネルギーバッテリー化学反応と比較して、熱暴走のリスクが低くなります。
ただし、フロー電池は次のような技術的な課題にも直面しています。
セルスタック内で高い導電性を実現します。
電解液の移動による圧力損失を最小限に抑えます。
材料が長い耐用年数にわたって化学腐食に耐えることを保証します。
ここで、グラファイト、特に人工グラファイト製品が現代のフローバッテリー設計に不可欠なものとなっています。
グラファイト材料は、フローバッテリーシステム内で複数の重要な機能を果たします。アーキテクチャと化学的性質に応じて、これらにはバイポーラ プレート、エンド プレート、導電性フェルト、流れ場、ガスケット、集電体が含まれる場合があります。

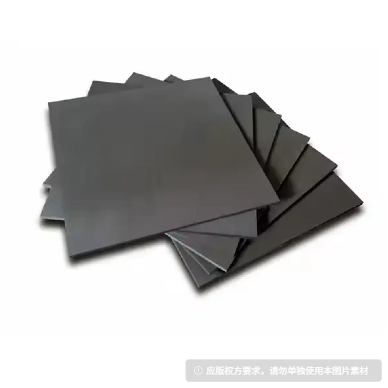

多くのフローバッテリー構成では、バイポーラプレートが導電体と隣接するセル間のセパレーターの両方として機能します。これらのプレートは、高い導電性、化学的安定性、および正確な寸法公差を示す必要があります。グラファイトの導電性と耐腐食性は、この役割に最適です。
加工グラファイトプレートは多くの場合、セル内の電解質の移動をガイドする正確な流れ場チャネルを備えて機械加工または成形されています。これらのチャネルは、電解質分布の最適化、物質輸送の改善、圧力損失の低減に役立ち、これらすべてがバッテリー効率の向上に貢献します。
グラファイトバイポーラプレートは次のような形式に分類できます。
等方性グラファイトプレート - 均一な密度と機械的強度を提供します。
柔軟なグラファイト プレート — 設計の柔軟性と組み立ての適応性に適しています。
複合カーボングラファイトプレート - グラファイトとバインダー材料を組み合わせて、性能とコストのバランスをとります。
グラファイトベースのフェルトまたは織物は、フロー電池の電極または導電性支持体として一般に使用されます。これらのフェルトは、電気化学反応のための実質的な接触面積を維持しながら、電解液の浸透を可能にする多孔質構造を提供します。
グラファイト フェルトには、湿潤性を高め、活性相互作用サイトを増やす表面処理が施されることが多く、これにより充電および放電時の効率の向上とエネルギー損失の削減に貢献します。
集電体は、電極と外部回路の間のインターフェースとして機能します。フロー電池では、グラファイト集電体が低抵抗の経路を提供し、効率的な電子の流れをサポートします。グラファイトの耐食性により、これらのコンポーネントは長期間のサイクリングを通じて性能を維持できます。
エンドプレートは、多くの場合、硬質グラファイトまたは複合材料で作られており、電解液への曝露に耐えながらスタックの機械的圧縮に耐えるように設計されています。これらの役割は、スタックの完全性を維持し、漏れのない動作を保証するために不可欠です。
グラファイトコンポーネントはバッテリースタック内の内部抵抗を最小限に抑え、効率的な電力供給と高速パフォーマンスを可能にします。抵抗が低いと、エネルギー損失が減り、システム全体の効率が向上します。これは、実用規模のエネルギー貯蔵にとって重要な要素です。
バナジウムレドックス電解液、臭素/鉄溶液、有機レドックスカップルなどのフローバッテリー電解液は、非常に腐食性が高い場合があります。グラファイト固有の耐薬品性により、反応性溶液に継続的にさらされるコンポーネントの長期耐久性が保証されます。これにより、メンテナンスの必要性が軽減され、システムの寿命が延びます。
グラファイトは広い温度範囲にわたって安定性を維持します。熱放散が重要な大規模システムでは、グラファイトコンポーネントは急速に劣化しません。これは、より安全な操作に貢献し、熱による損傷の影響を軽減します。
グラファイトは正確な寸法に機械加工できるため、流路チャネルの微調整、正確なプレート公差、カスタム設計が可能になります。この精度により、最適化された電解液の流れとスタック全体にわたる均一な電流分布がサポートされます。
一部のハイエンドの金属または複合材の代替品と比較して、グラファイトはパフォーマンスとコスト効率のバランスが取れています。成形、押出、機械加工などの製造可能性により、サプライヤーは過剰な生産コストをかけずに、特定のシステム要件に合わせてカスタマイズされた部品を生産できます。
エンジニアがフローバッテリーシステム用のグラファイトコンポーネントを選択する場合、いくつかの重要な要素がパフォーマンスの結果に影響します。
制御された多孔性と均一な結晶性を備えた高純度グラファイトは、導電性を最大化し、化学的攻撃を最小限に抑えるために不可欠です。通常、ベンダーはアプリケーションの要求に合わせて抵抗率、密度、細孔特性を指定します。
さらなる機械的強度が必要な用途では、カーボンプラスチックグラファイトやガラス含浸バリアントなどのグラファイト複合材を使用すると、構造の完全性を高めることができます。これらの複合材料は、電気的性能と機械的ストレスに対する堅牢性のバランスをとります。
酸化、導電性ポリマーコーティング、触媒層などの表面処理により、電極の性能や濡れ性を向上させることができます。各処理は、特定の電解質の化学的性質およびシステムの動作条件に合わせて行う必要があります。
バイポーラプレートにエッチングまたは機械加工された流れ場チャネルの設計は、電解質のダイナミクスに直接影響します。数値流体力学 (CFD) と実証的テストは、エンジニアが圧力降下を最小限に抑え、均一な分布を実現し、質量輸送を最大化するためにチャネル形状を最適化するのに役立ちます。
再生可能エネルギーの統合、ピークカット、周波数調整をサポートするために、送電網事業者はフローバッテリーを導入することが増えています。グラファイト強化スタックは、断続的な太陽光発電と風力発電のバランスをとるために不可欠な信頼性と長い耐用年数を提供します。
産業施設およびマイクログリッド設備では、フローバッテリーを使用して、重要な運用のための中断のない電力を確保します。グラファイト コンポーネントにより、動作ストレスに耐えながら、効率的な充電および放電サイクルが可能になります。
フローバッテリーを備えたエネルギー貯蔵システムは、余剰の再生可能エネルギーを貯蔵し、需要のピーク時に電力を供給できます。グラファイト材料の安定性と導電性は、高いサイクル効率と経時的な劣化の軽減に貢献します。
高度なグラファイト コンポーネントには、品質、拡張性、コストのバランスをとった洗練された製造プロセスが必要です。主な製造手順は次のとおりです。
グラファイトは、天然の鱗片状グラファイトから得られることもあれば、合成的に製造されることもある。各ソースは、純度、導電性、性能に影響を与えます。通常、合成グラファイトは均一性が高くなりますが、コストが高くなります。一方、天然グラファイトは適切な処理を行えばコスト効率が高くなります。
高精度 CNC 加工により、カスタム輪郭、厳しい公差、詳細な流れ場チャネル形状が可能になります。この機械加工能力は、高効率フローバッテリースタックに期待される性能を達成するために不可欠です。
グラファイト部品は、電気抵抗率、寸法精度、化学反応性、機械的強度について厳しいテストを受けます。これらのテストにより、コンポーネントが特定のバッテリーの化学的性質と動作環境の性能基準を満たしていることが確認されます。
エネルギー貯蔵の導入が世界中で拡大するにつれ、黒鉛材料のサプライチェーンの安定性が重要になります。 Zhejiang Harrog Technology Co., Ltd. のような経験豊富なメーカーと協力することで、高品質のグラファイト製品、技術サポート、生産の拡張性への信頼できるアクセスが保証されます。
グラファイトの導電性、耐薬品性、熱安定性、および製造容易性により、グラファイトはエネルギー貯蔵技術、特に堅牢で信頼性の高い性能を必要とするフローバッテリーシステムの基礎材料となっています。長期ストレージ、グリッドの信頼性、再生可能エネルギーの統合に重点を置くエンジニアやシステム開発者は、パフォーマンスとコストの目標を達成するために、今後も高度なグラファイト製品に依存し続けるでしょう。
専門的なサポート、カスタマイズされたコンポーネント設計、高品質のグラファイト材料へのアクセスを求める企業に対して、Zhejiang Harrog Technology Co., Ltd. のような専門家は、次世代エネルギー貯蔵ソリューションの研究、開発、産業展開をサポートする包括的な機能を提供します。グラファイト製品の製造とカスタマイズにおける彼らの経験により、エネルギー システム設計が最大のパフォーマンスと寿命を達成できることが保証されます。
Q: フローバッテリーシステムにおいてグラファイトが重要なのはなぜですか?
A: グラファイトは高い導電性、耐薬品性、構造安定性を備えているため、フロー電池の導電板、電極、集電体として最適です。
Q: エネルギー貯蔵用途にはどのようなタイプのグラファイト製品が使用されていますか?
A: 一般的なグラファイト製品には、バイポーラ プレート、導電性フェルト、フロー フィールド プレート、集電体、および特定の電池の化学的性質に合わせて調整された複合材料が含まれます。
Q: グラファイトはフローバッテリーの効率をどのように高めますか?
A: グラファイト コンポーネントは、内部抵抗を最小限に抑え、電解質分布を最適化し、化学劣化に耐えることにより、エネルギー変換効率と長期信頼性を向上させます。
Q: さまざまな電解質に合わせてグラファイトをカスタマイズできますか?
A: はい。グラファイト材料と表面処理は、特定の電解質と性能要件に合わせて調整できるため、互換性と耐久性が保証されます。
